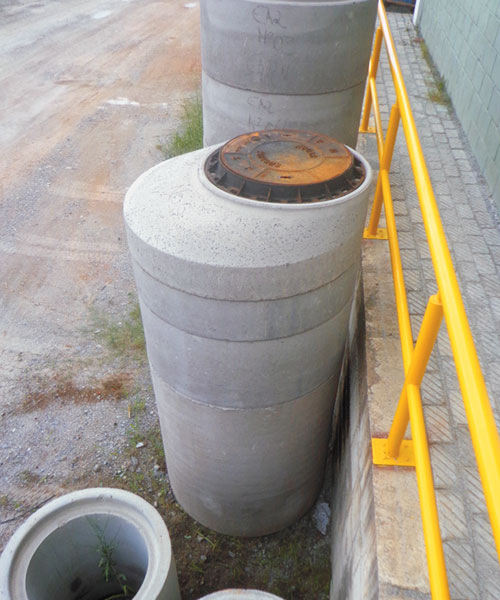

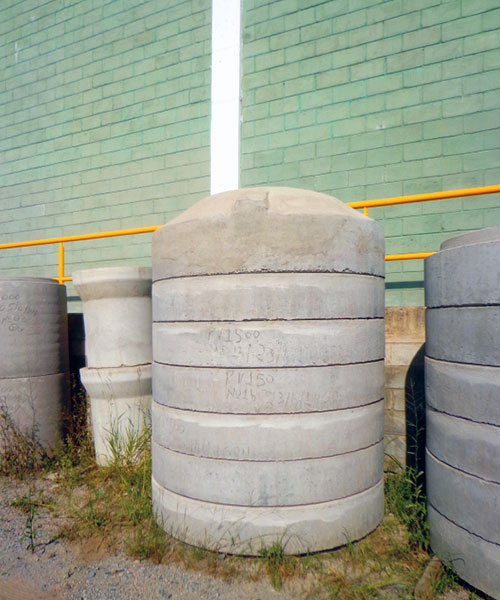

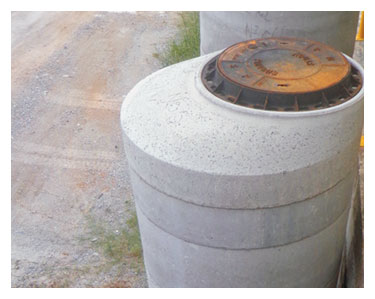

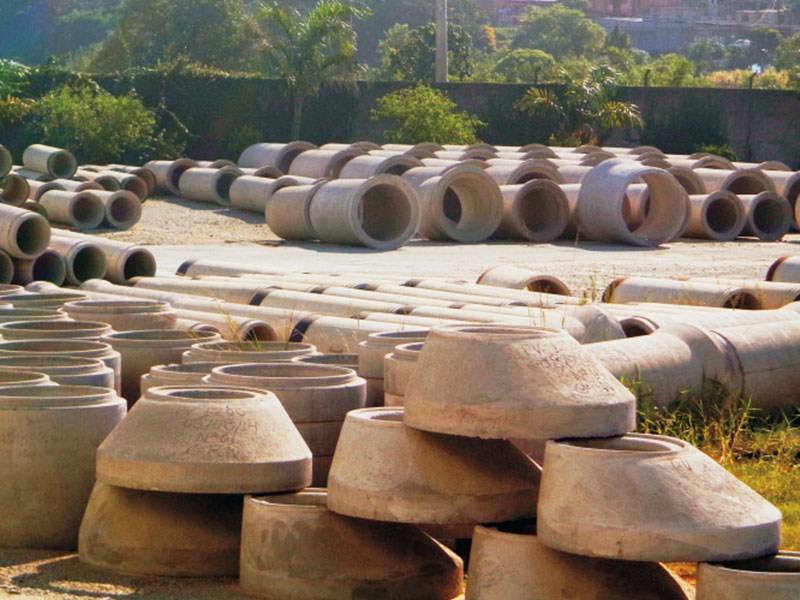

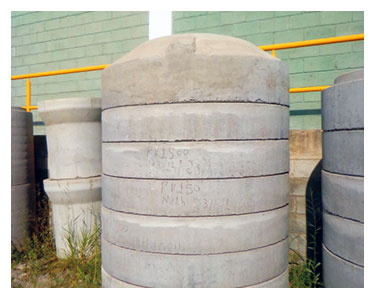

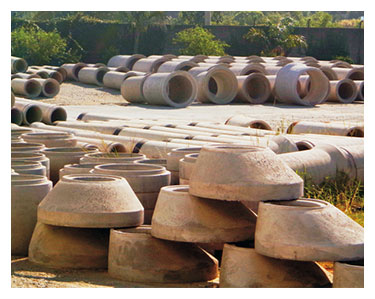

Poços de Visita e Inspeção
As peças pré-moldadas de concreto para aplicação nos poços de visita e inspeção devem ser fabricadas com as configurações mostradas na ABNT NBR 16085/2012, quando de seção circular do tipo ponta/bolsa ou macho/fêmea, com o sem junta elástica, devem ser produzidas conforme configuração a seguir:
ABNT NBR 16085/2012Esta Norma estabelece os requisitos mínimos exigíveis para a fabricação, controle da qualidade e aceitação de peças pré-moldadas em concreto para execução de poços de visita e poços de inspeção para sistemas enterrados. Esta Norma estabelece também as características dos materiais, parâmetros de dosagem, características do acabamento, método de cura, dimensões e tolerâncias, bem como critérios para inspeção, ensaios e parâmetros para aceitação de peças pré-moldadas de concreto destinadas a execução de poços de visita e poços de inspeção.
- Seção Circular Tipo 01
Lage de cobertura e tampa de concreto armado, ou de ferro.
Módulo de ajuste
DN 600 mm.
Anel circular
DN 600 mm;
DN 800 mm;
DN 1000 mm;
DN 1200 mm;
DN 1500 mm.
Módulo de base
DN 600 mm;
DN 800 mm;
DN 1000 mm;
DN 1200 mm;
DN 1500 mm.
- Seção Circular Tipo 02
Lage de cobertura e tampa de concreto armado, ou de ferro.
Módulo de ajuste
DN 600 mm.
Laje de redução/transição.
Anel circular
DN 600 mm;
DN 800 mm;
DN 1000 mm;
DN 1200 mm;
DN 1500 mm.
Anel circular
DN 600 mm;
DN 800 mm;
DN 1000 mm;
DN 1200 mm;
DN 1500 mm.
Módulo de base
DN 600 mm;
DN 800 mm;
DN 1000 mm;
DN 1200 mm;
DN 1500 mm.
- Seção Circular Tipo 03
Lage de cobertura e tampa de concreto armado, ou de ferro.
Módulo de ajuste
DN 600 mm.
Cone de redução/transição excêntrico
DN 800/600 mm;
DN 1000/600mm;
DN 1500/600 mm.
Anel circular
DN 600 mm;
DN 800 mm;
DN 1000 mm;
DN 1200 mm;
DN 1500 mm.
Anel circular
DN 600 mm;
DN 800 mm;
DN 1000 mm;
DN 1200 mm;
DN 1500 mm.
Módulo de base
DN 600 mm;
DN 800 mm;
DN 1000 mm;
DN 1200 mm;
DN 1500 mm.

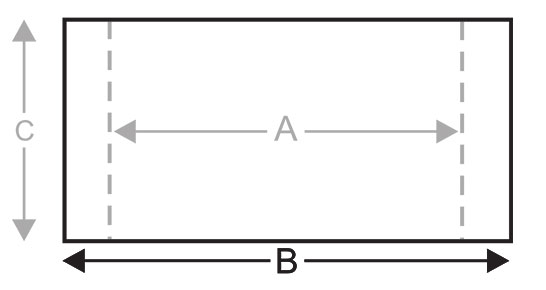

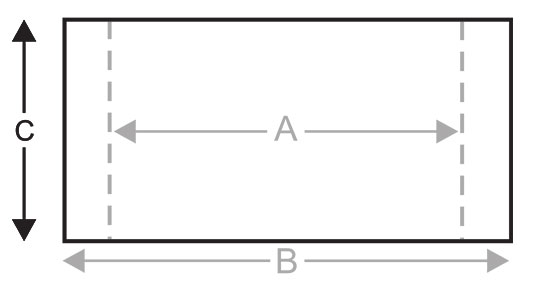

| Tipo | Especificação Técnica | ||||||

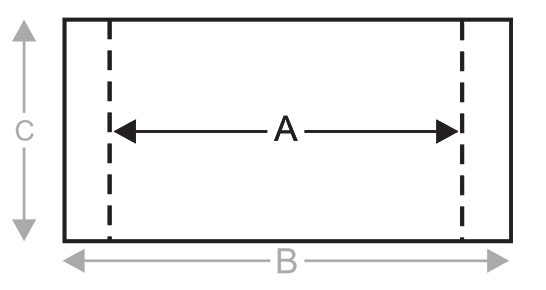

| Utilização | Diâmentro Interno (mm) |
Diâmentro Externo (mm) |
Altura Externa (mm) |
Peso (kg) |
|||
| Aduela MF | Pluvial/Esgoto |
Diâmetro Interno 600 |
Diâmetro Externo 840 |
Altura Externa 250 |
160 | ||
| Aduela MF | Pluvial/Esgoto |
Diâmetro Interno 600 |
Diâmetro Externo 840 |
Altura Externa 500 |
320 | ||
| Aduela MF | Pluvial/Esgoto |
Diâmetro Interno 600 |
Diâmetro Externo 840 |
Altura Externa 750 |
480 | ||
| Aduela MF | Pluvial/Esgoto |
Diâmetro Interno 600 |
Diâmetro Externo 840 |
Altura Externa 1000 |
640 | ||
| Aduela MF | Esgoto |
Diâmetro Interno 1000 |
Diâmetro Externo 1220 |
Altura Externa 250 |
255 | ||
| Aduela MF | Esgoto |
Diâmetro Interno 1000 |
Diâmetro Externo 1220 |
Altura Externa 500 |
510 | ||
| Aduela MF | Esgoto |
Diâmetro Interno 1000 |
Diâmetro Externo 1220 |
Altura Externa 750 |
765 | ||
| Aduela MF | Esgoto |
Diâmetro Interno 1000 |
Diâmetro Externo 1220 |
Altura Externa 1000 |
1020 | ||
| Aduela MF | Pluvial |
Diâmetro Interno 1000 |
Diâmetro Externo 1180 |
Altura Externa 250 |
190 | ||
| Aduela MF | Pluvial |
Diâmetro Interno 1000 |
Diâmetro Externo 1180 |
Altura Externa 500 |
380 | ||

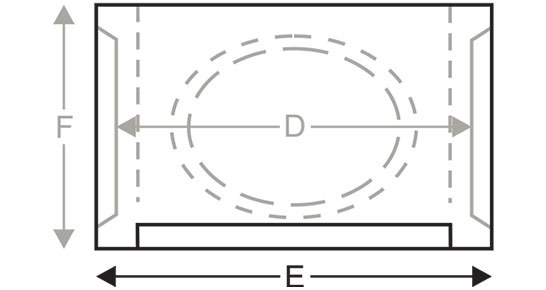

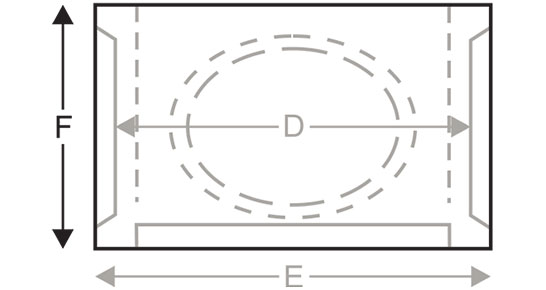

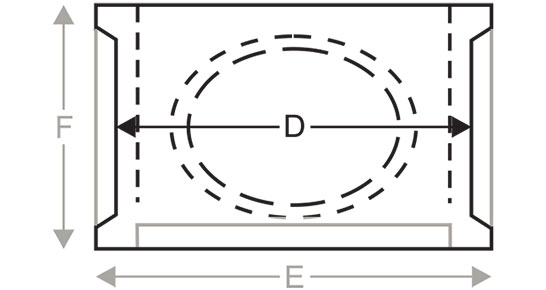

| Aduela com Fundo | Esgoto |
Diâmetro Interno 1000 |
Diâmetro Externo 1220 |
Altura Externa 500 |
710 | ||
| Aduela com Fundo | Esgoto |
Diâmetro Interno 1000 |
Diâmetro Externo 1220 |
Altura Externa 1420 |
1710 | ||
| Aduela MF | Esgoto |
Diâmetro Interno 1200 |
Diâmetro Externo 1470 |
Altura Externa 250 |
350 | ||
| Aduela MF | Esgoto |
Diâmetro Interno 1200 |
Diâmetro Externo 1470 |
Altura Externa 500 |
700 | ||
| Aduela MF | Esgoto |
Diâmetro Interno 1200 |
Diâmetro Externo 1470 |
Altura Externa 750 |
1050 | ||
| Aduela MF | Esgoto |
Diâmetro Interno 1200 |
Diâmetro Externo 1470 |
Altura Externa 1000 |
1400 | ||
| Aduela com Fundo | Esgoto |
Diâmetro Interno 1200 |
Diâmetro Externo 1470 |
Altura Externa 1600 |
2570 | ||
| Aduela MF | Esgoto |
Diâmetro Interno 1500 |
Diâmetro Externo 1800 |
Altura Externa 250 |
490 | ||
| Aduela MF | Esgoto |
Diâmetro Interno 1500 |
Diâmetro Externo 1800 |
Altura Externa 500 |
975 | ||
| Aduela MF | Esgoto |
Diâmetro Interno 1500 |
Diâmetro Externo 1800 |
Altura Externa 750 |
1465 | ||
| Aduela MF | Esgoto |
Diâmetro Interno 1500 |
Diâmetro Externo 1800 |
Altura Externa 1000 |
1950 | ||
| Aduela com Fundo | Esgoto |
Diâmetro Interno 1500 |
Diâmetro Externo 1800 |
Altura Externa 2040 |
4600 | ||
| *Configuração para poços de seção circular. | |||||||
| Tipo | Especificação Técnica | ||||||

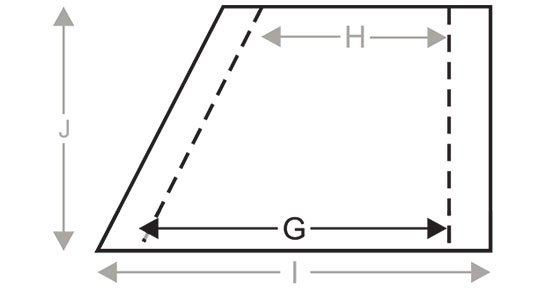

| Alinhamento | Utilização | DN Interno Base (mm) |

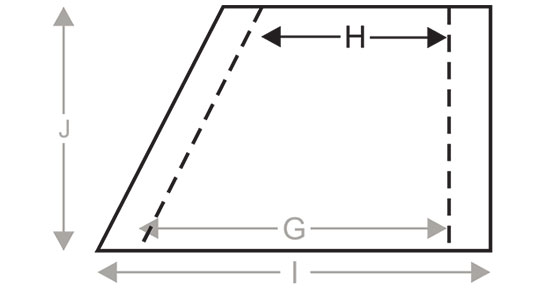

DN Interno Topo (mm) |

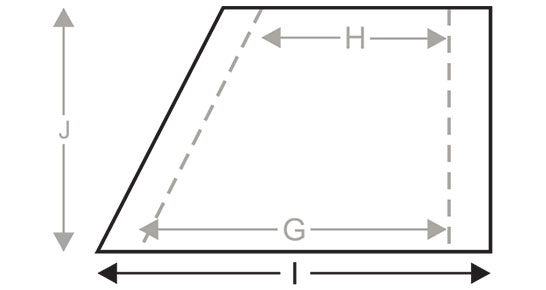

DN Externo Base (mm) |

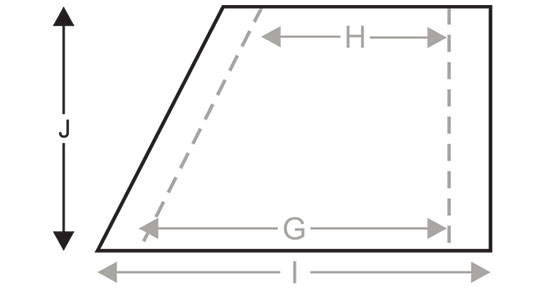

Altura Externa (mm) |
Peso (kg) |
|
| Minicone | Lateral | Esgoto |
DN Interno Base 1000 |
DN Interno Topo 600 |
DN Externo Base 1220 |
Altura Externa 360 |
420 |
| Cone | Lateral | Pluvial |
DN Interno Base 1000 |
DN Interno Topo 600 |
DN Externo Base 1220 |
Altura Externa 500 |
390 |
| Cone | Lateral | Esgoto |
DN Interno Base 1000 |
DN Interno Topo 600 |
DN Externo Base 1220 |
Altura Externa 650 |
540 |
| Cone | Lateral | Esgoto |
DN Interno Base 1200 |
DN Interno Topo 600 |
DN Externo Base 1470 |
Altura Externa 580 |
780 |
| Cone | Lateral | Esgoto |
DN Interno Base 1500 |
DN Interno Topo 630 |
DN Externo Base 1800 |
Altura Externa 600 |
1340 |
| *Configuração para poços de seção circular. | |||||||
