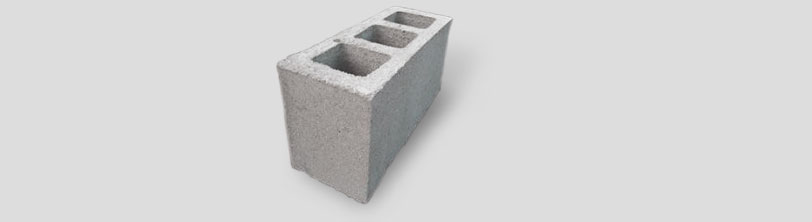

Bloco de Concreto Vazado

Componente para execução de alvenaria, com ou sem função estrutural, vazado nas faces superior e inferior, cuja área líquida é igual ou inferior a 75% da área bruta.

ABNT NBR 6136/2014

Esta Norma estabelece os requisitos para produção e aceitação de blocos vazados de concreto simples, destinados à execução de alvenaria com ou sem função estrutural.

Bloco de Concreto Vazado
Dimensões dos Blocos Vazados
Familia 20 x 40
(mm)
15 x 40
(mm)
15 x 30
(mm)
12,5 x 40
(mm)
12,5 x 25
(mm)
12,5 x 37,5
(mm)
10 x 40
(mm)
10 x 30
(mm)
7,5 x 40
(mm)

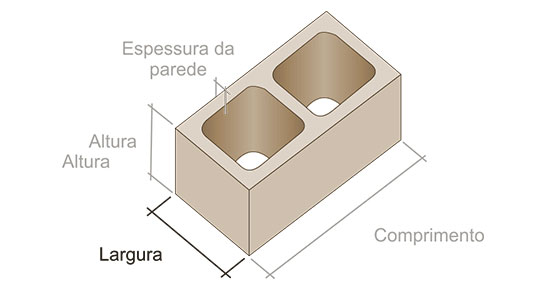

Largura

Largura do Bloco

190

Largura do Bloco

140

Largura do Bloco

140

Largura do Bloco

115

Largura do Bloco

115

Largura do Bloco

115

Largura do Bloco

90

Largura do Bloco

90

Largura do Bloco

65

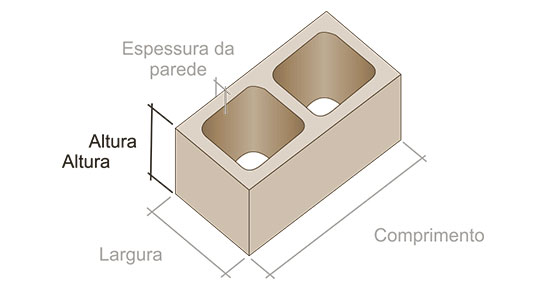

Altura

Altura do Bloco

190

Altura do Bloco

190

Altura do Bloco

190

Altura do Bloco

190

Altura do Bloco

190

Altura do Bloco

190

Altura do Bloco

190

Altura do Bloco

190

Altura do Bloco

190

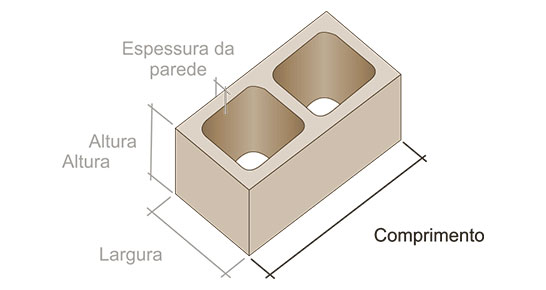

Comprimento Inteiro

Comprimento do Bloco

390

Comprimento do Bloco

390

Comprimento do Bloco

290

Comprimento do Bloco

390

Comprimento do Bloco

240

Comprimento do Bloco

365

Comprimento do Bloco

390

Comprimento do Bloco

290

Comprimento do Bloco

390
Meio

Comprimento do Bloco

190

Comprimento do Bloco

190

Comprimento do Bloco

140

Comprimento do Bloco

190

Comprimento do Bloco

115
-

Comprimento do Bloco

190

Comprimento do Bloco

140

Comprimento do Bloco

190
2/3 - - - - -

Comprimento do Bloco

240
-

Comprimento do Bloco

190
-
1/3 - - - - -

Comprimento do Bloco

115
-

Comprimento do Bloco

90
-
Amarração "L" -

Comprimento do Bloco

340
- - - - - - -
Amarração "T" -

Comprimento do Bloco

540

Comprimento do Bloco

440
-

Comprimento do Bloco

365
- -

Comprimento do Bloco

290
-
Nota1 – As tolerâncias permitidas nas dimensões dos blocos indicados nesta tabela são ± 2.0 mm para a largura e ± 3.0 mm para a altura e para o comprimento.
Nota2 – Os componentes das famílias de blocos de concreto têm sua modulação determinada de acordo com ABNT NBR 15873.
Nota3 – As dimensões da canaleta J devem ser definidas mediante acordo entre fornecedor e comprador, em função do projeto.

Espessura mínima das paredes dos blocos

A espessura mínima de qualquer parede de bloco deve atender a tabela abaixo. A tolerância permitida nas dimensões das paredes é de 1,0 mm para cada valor individual.

Informações Técnicas
Designação por classe, largura dos blocos e espessura mínima das paredes dos blocos
Classe
(DN)
Largura Nominal
(mm)
Paredes Longitudinais (a)
(mm)
Paredes Transversais
Paredes (a)
(mm)
Espessura Equivalente (b)
(mm)
A

Largura Nominal

190

Paredes Longitudinais

32

Paredes

25

Espessura Equivalente

188

Largura Nominal

140

Paredes Longitudinais

25

Paredes

25

Espessura Equivalente

188
B

Largura Nominal

190

Paredes Longitudinais

32

Paredes

25

Espessura Equivalente

188

Largura Nominal

140

Paredes Longitudinais

25

Paredes

25

Espessura Equivalente

188
C

Largura Nominal

190

Paredes Longitudinais

18

Paredes

18

Espessura Equivalente

135

Largura Nominal

140

Paredes Longitudinais

18

Paredes

18

Espessura Equivalente

135

Largura Nominal

115

Paredes Longitudinais

18

Paredes

18

Espessura Equivalente

135

Largura Nominal

90

Paredes Longitudinais

18

Paredes

18

Espessura Equivalente

135

Largura Nominal

65

Paredes Longitudinais

15

Paredes

15

Espessura Equivalente

113
(a) Média das medidas das paredes tomadas no ponto mais estreito.
(b) Soma das espessuras de todas as paredes transversais aos blocos (em milímetros), dividida pelo comprimento nominal do bloco (em metros).
