Guias de Concreto

As guias de concretos ou meio fio são fundamentais para confinamento em todo o perimetro do pavimento. Garantindo com que as peças não se desloquem e que não haja abertura das juntas.

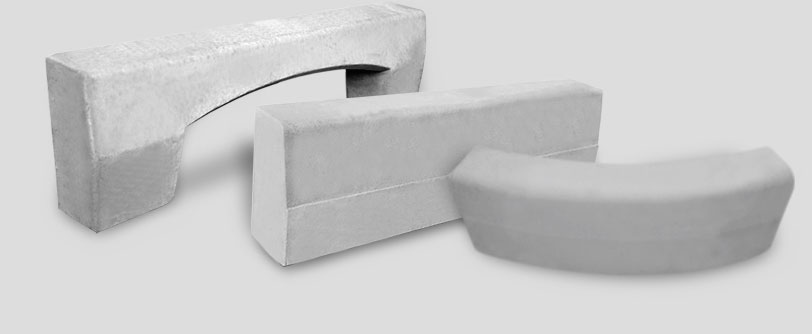

A Guarani fabrica os seguintes modelos de guias: Guias Chapéu, Guias Retas e Guias Curvas.

ABNT NBR 9062/2006

Esta Norma estabelece os requisitos exigíveis para o projeto, execução e controle de estruturas pré-moldadas de concreto armado ou pretendido, excluídas aquelas em que se empreguem concreto leve ou outros especiais..

Guia de Concreto

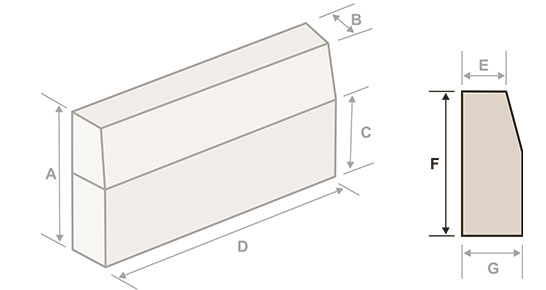

Dimensões das Guias
Tipos A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
G
(mm)
H
(mm)

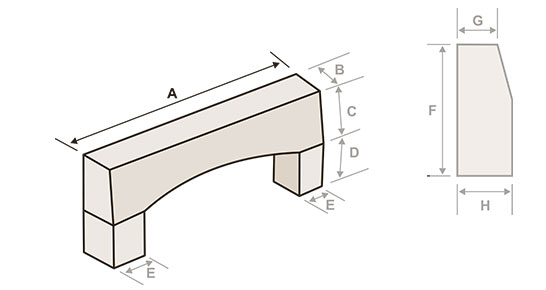

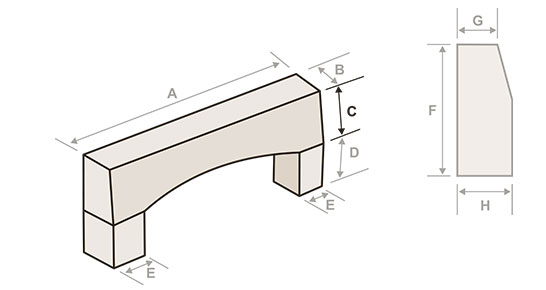

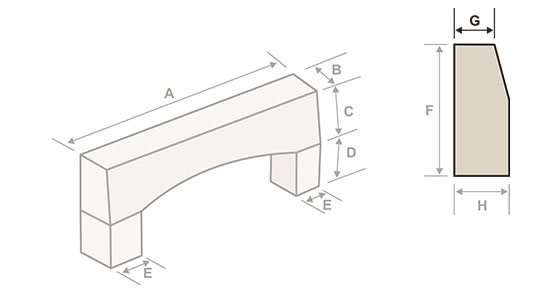

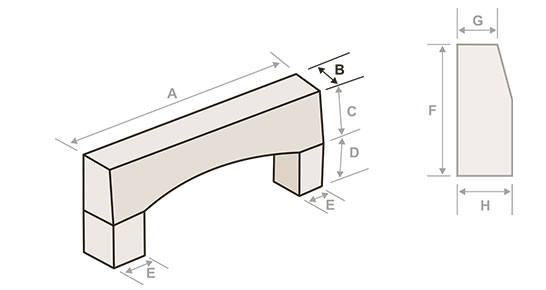

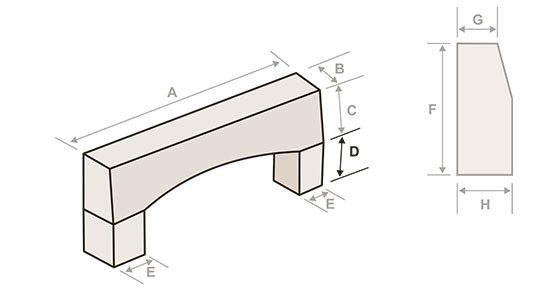

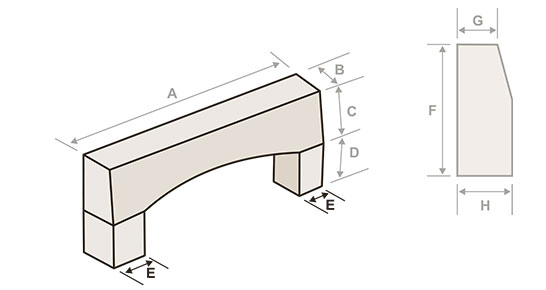

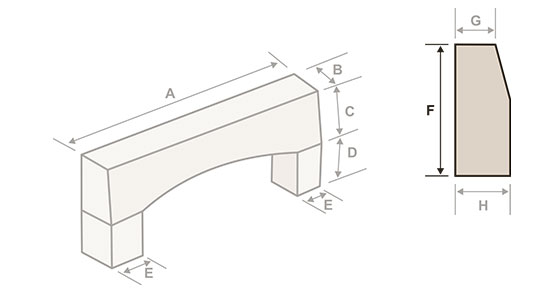

Guia Chapéu

Dimensões da Guia

1200

Dimensões da Guia

130

Dimensões da Guia

160

Dimensões da Guia

150

Dimensões da Guia

150

Dimensões da Guia

300

Dimensões da Guia

130

Dimensões da Guia

150

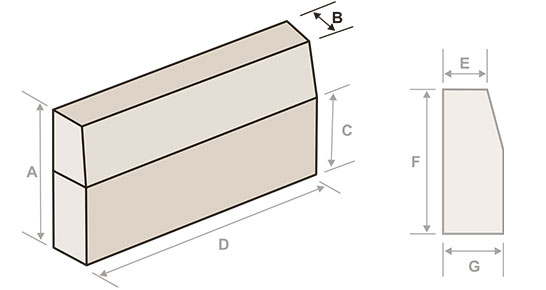

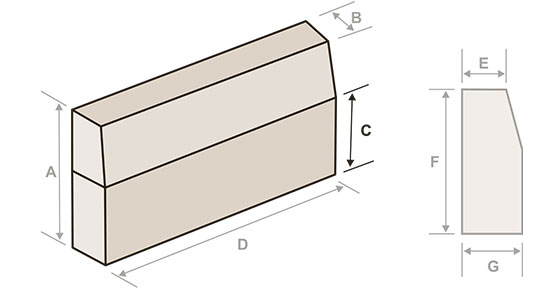

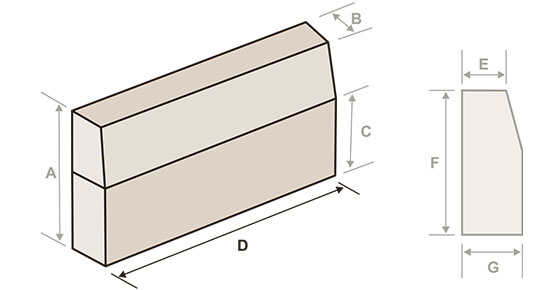

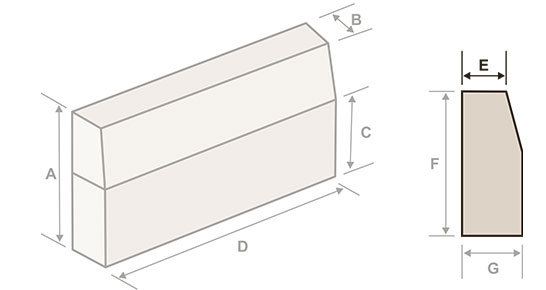

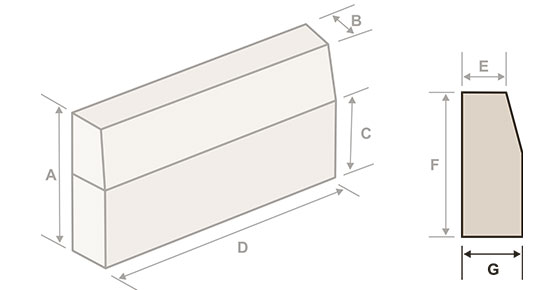

Guia Reta

Dimensões da Guia

300

Dimensões da Guia

130

Dimensões da Guia

150

Dimensões da Guia

1000

Dimensões da Guia

130

Dimensões da Guia

300

Dimensões da Guia

150
-

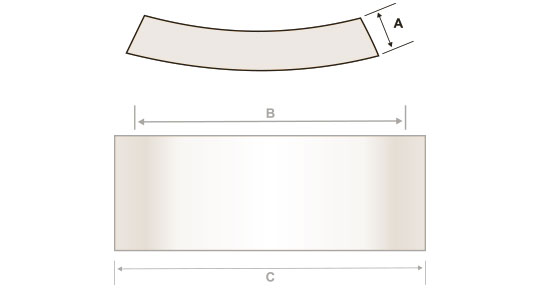

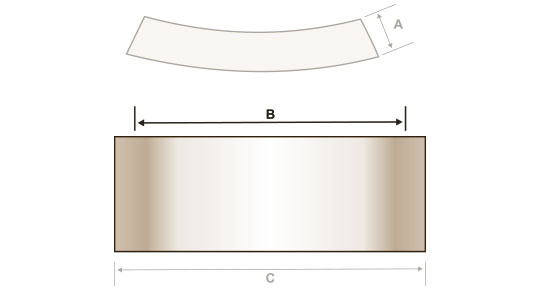

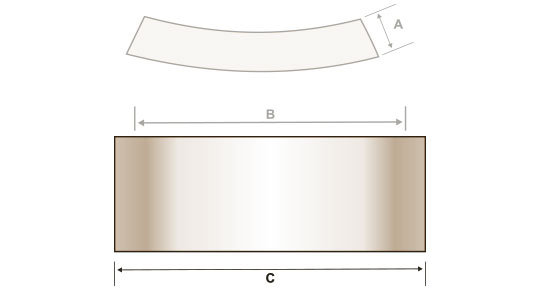

Guia Curva

Dimensões da Guia

130

Dimensões da Guia

950

Dimensões da Guia

1000
- - - - -
*Consulte outras medidas.
