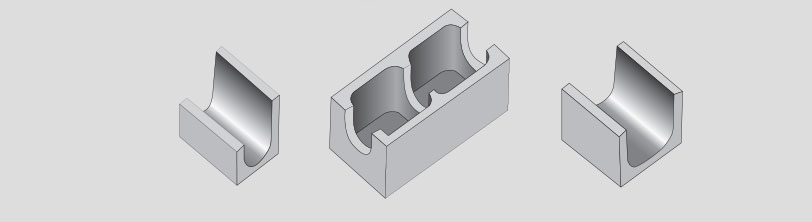

Bloco de Concreto Canaleta
Componente de alvenaria, vazado ou não, com conformação geométrica, criados para racionalizar a execução de vergas, contravergas e cintas.
ABNT NBR 6136/2014Esta Norma estabelece os requisitos para produção e aceitação de blocos vazados de concreto simples, destinados à execução de alvenaria com ou sem função estrutural.
| Dimensões dos Blocos Tipo Canaleta | ||||||||||
| Familia | 20 x 40 (mm) |
15 x 40 (mm) |
15 x 30 (mm) |
12,5 x 40 (mm) |
12,5 x 25 (mm) |
12,5 x 37,5 (mm) |
10 x 40 (mm) |
10 x 30 (mm) |
7,5 x 40 (mm) |
|

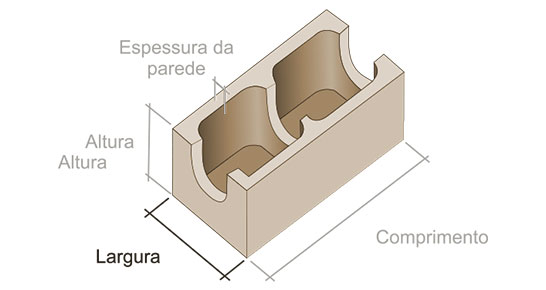

| Largura |
Largura do Bloco 190 |
Largura do Bloco 140 |
Largura do Bloco 140 |
Largura do Bloco 115 |
Largura do Bloco 115 |
Largura do Bloco 115 |
Largura do Bloco 90 |
Largura do Bloco 90 |
Largura do Bloco 65 |
|

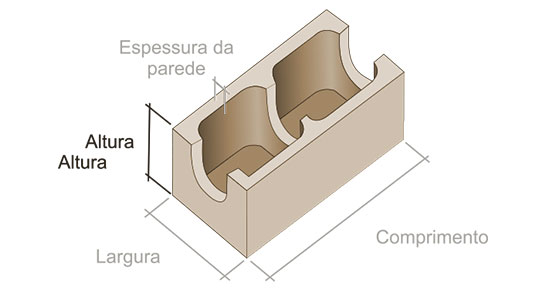

| Altura |
Altura do Bloco 190 |
Altura do Bloco 190 |
Altura do Bloco 190 |
Altura do Bloco 190 |
Altura do Bloco 190 |
Altura do Bloco 190 |
Altura do Bloco 190 |
Altura do Bloco 190 |
Altura do Bloco 190 |
|

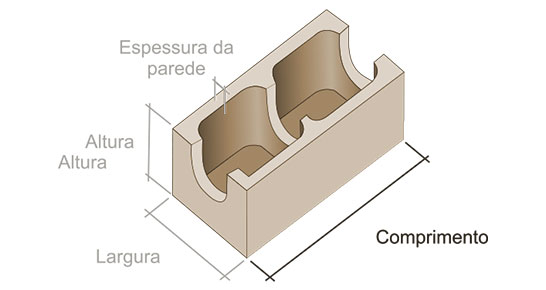

| Comprimento | Canaleta Inteira |
Comprimento do Bloco 390 |
Comprimento do Bloco 390 |
Comprimento do Bloco 290 |
Comprimento do Bloco 390 |
Comprimento do Bloco 240 |
Comprimento do Bloco 365 |
Comprimento do Bloco 390 |
Comprimento do Bloco 290 |
- |
| Meia Canaleta |
Comprimento do Bloco 190 |
Comprimento do Bloco 190 |
Comprimento do Bloco 140 |
Comprimento do Bloco 190 |
Comprimento do Bloco 115 |
- |
Comprimento do Bloco 190 |
Comprimento do Bloco 140 |
- | |
| Nota1 – As tolerâncias permitidas nas dimensões dos blocos indicados nesta tabela são ± 2.0 mm para a largura e ± 3.0 mm para a altura e para o comprimento. Nota2 – Os componentes das famílias de blocos de concreto têm sua modulação determinada de acordo com ABNT NBR 15873. Nota3 – As dimensões da canaleta J devem ser definidas mediante acordo entre fornecedor e comprador, em função do projeto. | ||||||||||
Espessura mínima das paredes dos blocos
A espessura mínima de qualquer parede de bloco deve atender a tabela abaixo. A tolerância permitida nas dimensões das paredes é de 1,0 mm para cada valor individual.
| Informações Técnicas Designação por classe, largura dos blocos e espessura mínima das paredes dos blocos |
||||
| Classe (DN) |

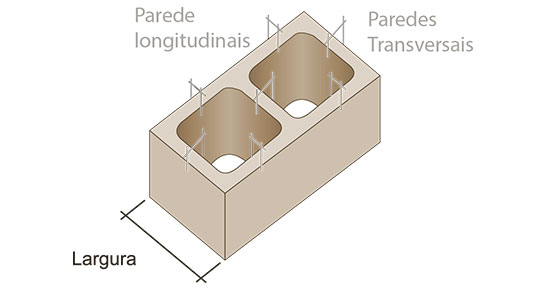

Largura Nominal (mm) |

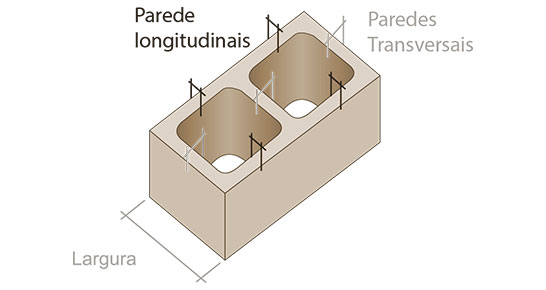

Paredes Longitudinais (a) (mm) |

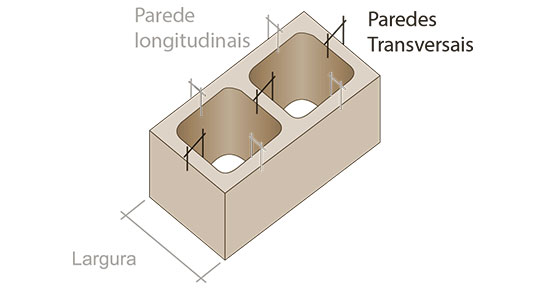

Paredes Transversais | |
| Paredes (a) (mm) |
Espessura Equivalente (b) (mm) |
|||
| A |
Largura Nominal 190 |
Paredes Longitudinais 32 |
Paredes 25 |
Espessura Equivalente 188 |
|
Largura Nominal 140 |
Paredes Longitudinais 25 |
Paredes 25 |
Espessura Equivalente 188 |
|
| B |
Largura Nominal 190 |
Paredes Longitudinais 32 |
Paredes 25 |
Espessura Equivalente 188 |
|
Largura Nominal 140 |
Paredes Longitudinais 25 |
Paredes 25 |
Espessura Equivalente 188 |
|
| C |
Largura Nominal 190 |
Paredes Longitudinais 18 |
Paredes 18 |
Espessura Equivalente 135 |
|
Largura Nominal 140 |
Paredes Longitudinais 18 |
Paredes 18 |
Espessura Equivalente 135 |
|
|
Largura Nominal 115 |
Paredes Longitudinais 18 |
Paredes 18 |
Espessura Equivalente 135 |
|
|
Largura Nominal 90 |
Paredes Longitudinais 18 |
Paredes 18 |
Espessura Equivalente 135 |
|
|
Largura Nominal 65 |
Paredes Longitudinais 15 |
Paredes 15 |
Espessura Equivalente 113 |
|
| (a) Média das medidas das paredes tomadas no ponto mais estreito. (b) Soma das espessuras de todas as paredes transversais aos blocos (em milímetros), dividida pelo comprimento nominal do bloco (em metros). | ||||
